Membuat Gambar Sketch dengan AutoCAD dengan sangat mudah

Di artikel ini saya akan membahas sedikit tentang AutoCAD. Saya suka melihat gambar sketch tangan. Seringkali saya merasa, kalau bisa gambar sketch tangan, saya lebih suka membuat konseptual dengan sketch ketimbang dengan komputer.
Sekarang kita bisa membuat efek sketch di AutoCAD. Baik gambar 2D ataupun 3D seperti gambar berikut.



Caranya cukup sederhana. Bukalah pallete Visual Styles dengan mengakses menu tools> palletes> visual styles.
Di pallete tersebut, di bagian edge modifiers, aktifkan overhanging edges dan jitter edges. Lalu ganti overhang dan jitter sampai anda merasa cukup puas
Soorce : http://tentangcad.com/2007/12/membuat-gambar-sketch-dengan-autocad/

Read More

Download Ebook Panduan AutoCad Lengkap

Berikut ini merupakan ebook gratis pilihan dan terpopuler yang langsung bisa didownload dan dimilki secara gratisan, semoga ebook ini dapat berguna bagi kehidupan anda, dan terima kasih telah mengunjungi blog ini..

Ebook ini berisikan operator secara manual autocad, yang digambkangkan secara detail..semoga bisa menambah wawasan dan ilmu pengetahuan anda dengan mendownload ebooknya dibawah ini

Download gratis klik disini   CD Tutorial Autocad

Read More

Cara Convert Gambar Autocad ke 3DMax

Cara export autocad ke 3dmax
Sebelumnya kita siapkan object 3d terlebih dahulu menggunakan program autocad versi berapa saja sehingga menghasilkan bentuk yang siap diproses lebih lanjut

1. Buka object 3d pada software autocad kemudian lakukan proses penyimpan file seperti biasa yaitu klik file-save as akan muncul layar untuk memilih folder tempat menyimpan file, nama file dan paling bawah sendiri pada kolom files of type: pilih AutoCad 2004/LT 2004 Drawing (*dwg) hal ini dimaksudkan agar file yang akan kita simpan dapat terbaca pada software 3DMax, karena file autocad dengan versi terbaru ada kemungkinan tidak bisa terbuka di program 3dmax versi lama.
2. Setelah file autocad yang mau di export sudah siap selanjutnya kita buka program 3Dmax, setelah layar sudah muncul penuh lalu kita klik menu file pada bagian atas akan muncul menu import klik saja sehingga muncul layar intruksi untuk memilih file yang akan dibuka, pastikan pada bagian bawah memilih jenis file Autcad drawing agar gambar 3d yang akan kita export dapat terlihat pada folder, klik file autocad kemudian O.K
3. Nah.. sampai disini file autocad 3 dimensi kita sudah berpindah dan berada didalam program 3dmax, selanjutnya terserah kita mau diapakan object tersebut apakah mau diberi cahaya, material texture dan lainya lalu diakhiri dengan proses render untuk merubah gambar 3dmax kedalam bentuk foto jpg png atau gif.

Begitulah cara melakukan import file autocad menggunakan software 3dmax, dengan menggabungkan keduanya maka dapat dihasilkan gambar 3d bagus, karena untuk pembuatan benda akan lebih teliti dan kesesuaian skala jika menggunakan autocad, sedangkan software 3dmax lebih pada bagaimana menghasilkan output gambar 3d terbaik .

VIdeo Tutorial Autocad 2D dan 3D

Read More

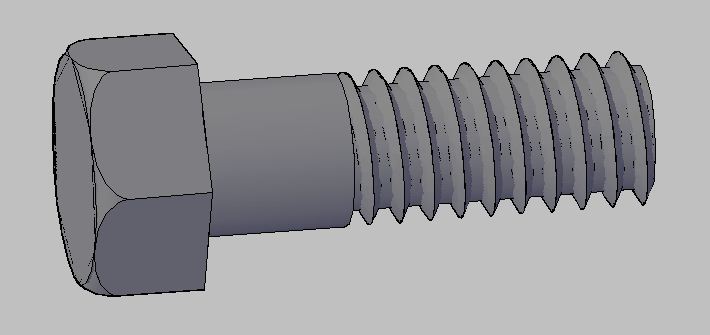

Cara menggambar baut di AutoCad

Pada kesempatan kali ini saya coba untuk membahas bagaimana langkah - langkah untuk membuat gambar baut 3D di AutoCad. Pada prinsipnya langkah - langkah maupun fungsi tools yang saya gunakan untuk menggambar di AutoCad 2008 ini dapat pula diterapkan untuk versi yang lainnya. Semua itu tergantung bagaimana kita memahami fungsi tools tersebut dan memainkan imajinasi kita untuk membuat sebuah gambar.

Untuk awal, siapkan layar kerja gambar terlebih dahulu dengan ukuran kertas bebas, lalu ubahlah tampilan layar kerja gambar menjadi pandangan SW Isometrik agar mudah dalam pengerjaan pembuatan gambar khususnya gambar 3D.

Gambar : Merubah tampilan SW isometrik

Setelah langkah diatas dilakukan maka tampilan UCS akan berubah, seperti terlihat pada gambar dibawah ini.

Tanda UCS SW Isometrik

Untuk memulai menggambar baut 3D langkah - langkahnya adalah sebagai berikut :

• Buat lingkaran dengan diameter misal 20 mm, caranya :

Command: circle

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: Klik pada sembarang tempat ( enter )

Specify radius of circle or [Diameter] <20.0000>: 20 ( enter )

• Buat 2 buah polygon segi enam yang saling terhubung, caranya :

Command: polygon ( enter )

Enter number of sides <6>: 6 ( enter )

Specify center of polygon or [Edge]: klik di titik pusat lingkaran ( enter )

Enter an option [Inscribed in circle/Circumscribed about circle] <I>: I ( enter )

Specify radius of circle: 20 ( enter )

Command: polygon ( enter )

Enter number of sides <6>: 6 ( enter )

Specify center of polygon or [Edge]: klik di titik pusat lingkaran ( enter )

Enter an option [Inscribed in circle/Circumscribed about circle] <I>: I ( enter )

Specify radius of circle: klik pada garis tengah polygon yang pertama ( enter )

Command: _circle

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik pada titik pusat lingkaran pertama ( enter )

Specify radius of circle or [Diameter] <20.0000>: klik pada garis tengah polygon kedua ( enter )

Setelah langkah tersebut di lalui maka terlihat seperti gambar di bawah ini :

Kepala baut

• Lakukan extrude pada kedua gambar polygon tersebut dan lingkaran yang di dalam, sedangkan lingkaran yang terluar di hapus.

Command: extrude ( enter )

Current wire frame density:  ISOLINES=4

Select objects to extrude: 1 found ( klik pada gambar polygon pertama )

Select objects to extrude: 1 found, 2 total (  klik pada gambar polygon kedua )

Select objects to extrude: 1 found, 3 total (  klik pada gambar lingkaran )

Select objects to extrude: (enter )

Specify height of extrusion or [Direction/Path/Taper angle] <10.0000>: 15 (enter )

maka akan terlihat seperti gambar di bawah ini :

• Lakukan fillet pada gambar polygon pertama !

Command: fillet

Current settings: Mode = TRIM, Radius = 4.0000

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: R (enter )

Specify fillet radius <4.0000>: 4 ( enter )

Select first object or [Undo/Polyline/Radius/Trim/Multiple]: klik garis bagian atas polygon ( enter )

Enter fillet radius <4.0000>: ( enter )

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]:

Select an edge or [Chain/Radius]: klik semua garis polygon bagian atas ( enter )

6 edge(s) selected for fillet.

maka gambar akan terlihat seperti ini :

• Gunakan fungsi intersect pada kedua gambar polygon tersebut

Command: intersect

Select objects: 1 found ( klik pada polygon pertama ) ( enter )

Select objects: 1 found, 2 total ( klik pada polygon kedua ) ( enter )

Select objects: ( enter )

maka gambar akan terlihat seperti ini :

Sampai langkah ini jika kita lakukan dengan benar maka gambar kepala baut sudah dapat kita buat, untuk selanjutnya kita akan membuat batang bautnya. Adapun langkah - langkahnya sebagai berikut :
Command: circle ( enter )
Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik pusat lingkaran  ( enter )
Specify radius of circle or [Diameter] <10.0000>: 10 ( enter )
Command: extrude
Current wire frame density:  ISOLINES=4
Select objects to extrude: 1 found ( klik lingkaran yang baru di buat ) ( enter )
Select objects to extrude: ( enter )
Specify height of extrusion or [Direction/Path/Taper angle] <-20.0000>: -20 ( enter )

Sampai langkah ini kita sudah berhasil menyelesaikan 70% dari gambar baut seutuhnya. Untuk melengkapinya kita tambahkan batang baut lagi yang nantinya akan kita jadikan sebagai tempat ulir.

Command: circle

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]: klik titik pusat lingkaran ( enter )

Specify radius of circle or [Diameter] <8.0000>: 8 ( enter )

Command: extrude

Current wire frame density:  ISOLINES=4

Select objects to extrude: 1 found ( klik lingkaran yang baru kita buat tadi ) ( enter )

Select objects to extrude: ( enter )

Specify height of extrusion or [Direction/Path/Taper angle] <-30.0000>: -40 ( enter )

Baut

Command: _Helix

Number of turns = 3.0000    Twist=CCW

Specify center point of base: klik titik tengah lingkaran yang paling bawah ( enter )

Specify base radius or [Diameter] <10.0000>:10 ( enter )

Specify top radius or [Diameter] <10.0000>: 10 ( enter )

Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <40.0000>: T ( enter )

Enter number of turns <3.0000>: 10 ( enter )

Specify helix height or [Axis endpoint/Turns/turn Height/tWist] <40.0000>: 40 ( enter )

Command: Polygon

Enter number of sides <3>: 3 ( enter )

Specify center of polygon or [Edge]: klik pada titik ujung bawah Helix ( enter )

Enter an option [Inscribed in circle/Circumscribed about circle] <C>: C ( enter )

Specify radius of circle: 1 ( enter )

Kemudian pindahkan polygon 3 sisi tersebut agar lebih ke dalam

Command: move
Select objects: 1 found ( klik polygon tersebut ) ( enter )
Select objects: ( enter )
Specify base point or [Displacement] <Displacement>: klik pada ujung sudut polygon yang terluar ( enter )
Specify second point or
<use first point as displacement>: hubungkan titik tersebut ke titik ujung bawah dari Helix ( enter )
Command: sweep
Current wire frame density:  ISOLINES=4
Select objects to sweep: 1 found (enter )
Select objects to sweep: ( enter )
Select sweep path or [Alignment/Base point/Scale/Twist]: klik pada helix ( enter )

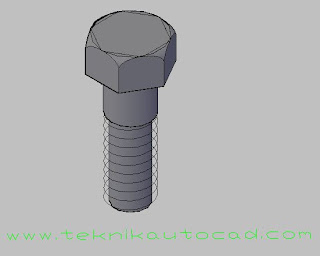

Ok sekarang gambar baut 3D seutuhnya sudah dapat kita buat.


Source : http://www.teknikautocad.com/2012/11/cara-membuat-menggambar-baut-3d-di.html

You are here: Home / AutoCAD / Membuat Per 3D Dengan Autocad

Membuat Per 3D Dengan Autocad

Membuat per 3D buat drafter pemula bukan perkara gampang, apalagi dengan Autocad versi yang tidak /belum dilengkapi pasilitas pembuat per, pekerjaan ini termasuk sangat sulit karena mungkin tidak tahu trik.

Inilah cara pembuatannya

1). Pertama anda membuat sebuah lingkaran dengan diameter 10, dengan kordinat pada 0,0

2). Membuat garis dari sebelah kiri lingkaran mengarah ke sebelah kanan lingkaran, kemudian di potong lingkaran tersebut dengan fungsi trim, garis horizontalnya supaya di hapus.

3). Buat sebuah lingkaran kecil dengan diameter 1, taruh di sebelah kiri

4). Lingkaran tersebut di rotate3d

Lihat urutan pekerjaannya

Command: rotate3d

Current positive angle: ANGDIR=counterclockwise ANGBASE=0

Select objects: 1 found (pilih lingkaran kecil)

Select objects: ( di klik enter)

Specify first point on axis or define axis by

[Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: x (pilih x sebagai sumbu )

Specify a point on the X axis <0,0,0>: _endp of (pilih ujung lingkaran besar sebelah kiri)

Specify rotation angle or [Reference]: r (ketik r)

Specify the reference angle <0>: 0 (ketik 0)

Specify the new angle: 90 (ketik 90)

5). Lakukan extrude terhadap lingkaran kecil tersebut dengan menggunakan path lingkaran gede.

Command: ext

EXTRUDE

Current wire frame density: ISOLINES=4

Select objects: 1 found (pilih lingkaran kecil)

Select objects: (tekan enter)

Specify height of extrusion or [Path]: p (ketik P)

Select extrusion path or [Taper angle]: (tekan enter)

6). Lakukan fungsi mirror

Command: _mirror

Select objects: 1 found (pilih objek)

Select objects: (tekan enter)

Specify first point of mirror line: _endp of (pilih ujung garis path sebelah kiri)

Specify second point of mirror line: _endp of (pilih ujung garis path sebelah kanan)

Delete source objects? [Yes/No] <N>: (tekan enter)

7). Lakukan perubahan sudut pandang, agar anda bisa melihat lebih nyata, di klik menu “View > 3D Views > Viewpoint presents.. > pilih 315 dan 10 > ok

8). Lakukan rotate3d terhadap objek paling atas atau sebelah kanan

Command: rotate3d

Current positive angle: ANGDIR=counterclockwise ANGBASE=0

Select objects: 1 found (pilih objek paling atas)

Select objects: (tekan enter)

Specify first point on axis or define axis by

[Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: y (pilih sumbu Y)

Specify a point on the Y axis <0,0,0>: 0,0 (ketik kordinat pada 0,0)

Specify rotation angle or [Reference]: r (ketik r)

Specify the reference angle <0>: 0 (ketik 0)

Specify the new angle: 10 (ketik 10)

9). Lakukan rotate3d terhadap objek paling bawah atau sebelah kiri

Command: rotate3d

Current positive angle: ANGDIR=counterclockwise ANGBASE=0

Select objects: 1 found (pilih objek paling kiri)

Select objects: (tekan enter)

[Object/Last/View/Xaxis/Yaxis/Zaxis/2points]: y (pilih sumbu y)

Specify a point on the Y axis <0,0,0>: 0,0 (ketik 0,0)

Specify rotation angle or [Reference]: r (pilih r)

Specify the reference angle <0>: 0 (ketik 0)

Specify the new angle: -10 (ketik minus 10)

10). Hapus garis Bantu

11). Gunakan fungsi move unruk memindahkan objek paling kiri di hubungkan dengan objek paling kanan.

12). Lakukan copy dari kedua objek tersebut untuk memperbanyak objeknya

13). Lakukan set ulang nilai “isolines” dari 4 ke 12

14). Lakukan regen.

15). Lakukan penggabungan semua objek dengan fungsi union, agar menjadi satu kesatuan.

16).Gunakan 3Dorbit untuk mendapatkan pandangan dari semua sisi, sehingga objek terlihat dari semua sisi.

VIdeo Tutorial Autocad 2D dan 3D

Read More

Mengubah Gambar 2D menjadi 3D di AutoCad

cara membuat gambar 2d menjadi 3d di autocad

cara membuat gambar 2d menjadi 3d di autocad

pada kesempatan kali ini saya ingin berbagi tips tutorial cara membuat gambar 3d.caranya cukup sederhana dan simpel saja. coba anda ketikan pada prompt command pl (polyline) enter kemudian ketikan ukuran 20,15 lalu (15,0)(0,15)(15,0)(0,-15)(15,0)(0,30)(-45,0) berikutnya ketik c lalu enter.

kemudian gambar yang tadi di buat pingirnya kita beri champer dan di bulatkan.beri ukuran untuk champer dengan distance 3 lalu beri ukuran untuk radiusnya 2.5

setelah itu baru sudut pandangnya kita rubah ke bentuk 3d dengan mengetikan vpoint pada prompt command dengan ukuran -1,-1,1 maka pandangnya akanseperti ini

setelah itu baru gambarnya kita buat 3dimensi dengan menggunakan perintah extrude kemudian seleksi gambarnya, anda isi tingginya 40 kemudian enter maka hasilnya akan seperti ini

sumber http://petualang-web.blogspot.com/2012/09/cara-membuat-gambar-2d-menjadi-3d-di.html#ixzz2Oul2RXwj

                      VIdeo Tutorial Autocad 2D dan 3D

Read More

memberi dimensi ukuran pada gambar2d autocad



melanjutkan tutorial autucad 2d selanjutnya.membuat (memberikan) dimensi pada gambar yang telah jadi di buat.caranya hampir sama seperti membuat gambar autocad yang telah di bahas sebelumnya yaitu anda ketik pada prompt cammand dimlinear atau pilih pada tool dimensi seperti gambar di bawah ini

selanjutnya pilih bidang atau gambar yang ingin di beri dimensi (ukuran) dari ukuran diameter luar yang terkecil seperti gambar di bawah ini

berikutnya kita akan memberikan ukuran untuk lebar yang terbesar langkahnya sama seperti yang sebelumnya

langkah selanjutnya kita beri dimensi untuk ukuran diameter yang terbesar

jika ingin melengkapi ukuran yang lainya anda bisa memilih bidang mana saja yang ingin anda beri ukuran (dimensi) agar lebih memudahkan nantinya di proses produksi.langkahnya sama seperti langkah-langkah sebelumnya. hasilnya kurang lebih seperti ini

sumber http://petualang-web.blogspot.com/2012/09/cara-memberi-dimensi-ukuran-pada.html#ixzz2Ouk7d78O

Read More

Cara mudah membuat gambar 3D di AutoCad

cara membuat gambar 3d di autocad

untuk membuat gambar 3d dengan autocad maka anda harus membuat garis atau bidang gambar yang saling terhubung satu sama lain.memang ada banyak cara untuk membuat gambar menjadi gambar 3 dimensi.kali ini saya ingin berbagi tips cara membuat gambar 3d dengan benda bulat

langkah pertama buat garis gambar dengan menggunakan polyline kemudian ketik pada prompt command (20,15) lalu ketik lagi (0,8) kemudian (8,0),(0,5)(6,0)(0,5)(6,0)(0,-4)(-2,0)(0,-14) kemudian close atau ketik c pada prompt command

setelah itu kita bikin garis sumbu, anda bisa menggunakan line tool atau polyline coba anda ketik lagi (20,9)(20,0) enter maka hasilnya akan seperti ini

setelah itu anda ketik pada prompt command revolve kemudian enter setelah itu kemudian anda seleksi gambar yang telah di buat tadi sampai muncul garis seleksi

kemudian anda pilih sumbu x yang telah di buat tadi seperti gambar ini

maka hasilnya akan tampak seperti gambar di bawah ini

tapi hasil tadi belum nampak gambar 3d maka anda harus rubah sudut pandangnya menjadi lebih jelas.ketik saja pada prompt command vpoint enter kemudian anda isi dengan nilai -1,-1,1 maka hasilnya akan seperti ini

sekarang anda ketik hide maka untuk melihat lebih jels hasil dari gambar yang telah anda buat.

atau jika ingin melihat tampak nyata anda bisa menggunakan shade maka hasilnya seperti ini

sumber http://petualang-web.blogspot.com/2012/09/cara-membuat-gambar-3d-di-autocad.html#ixzz2OuiSTt2J
